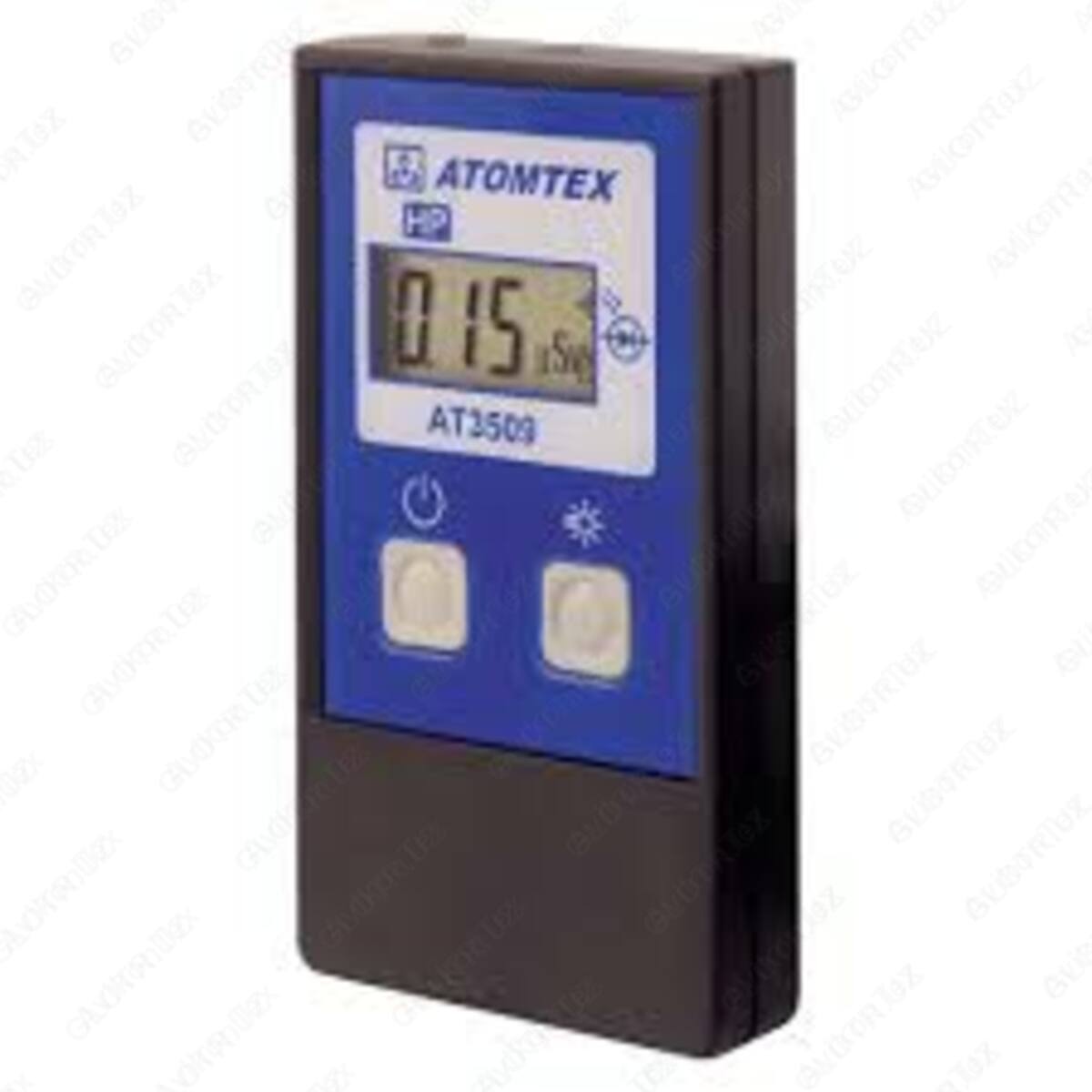

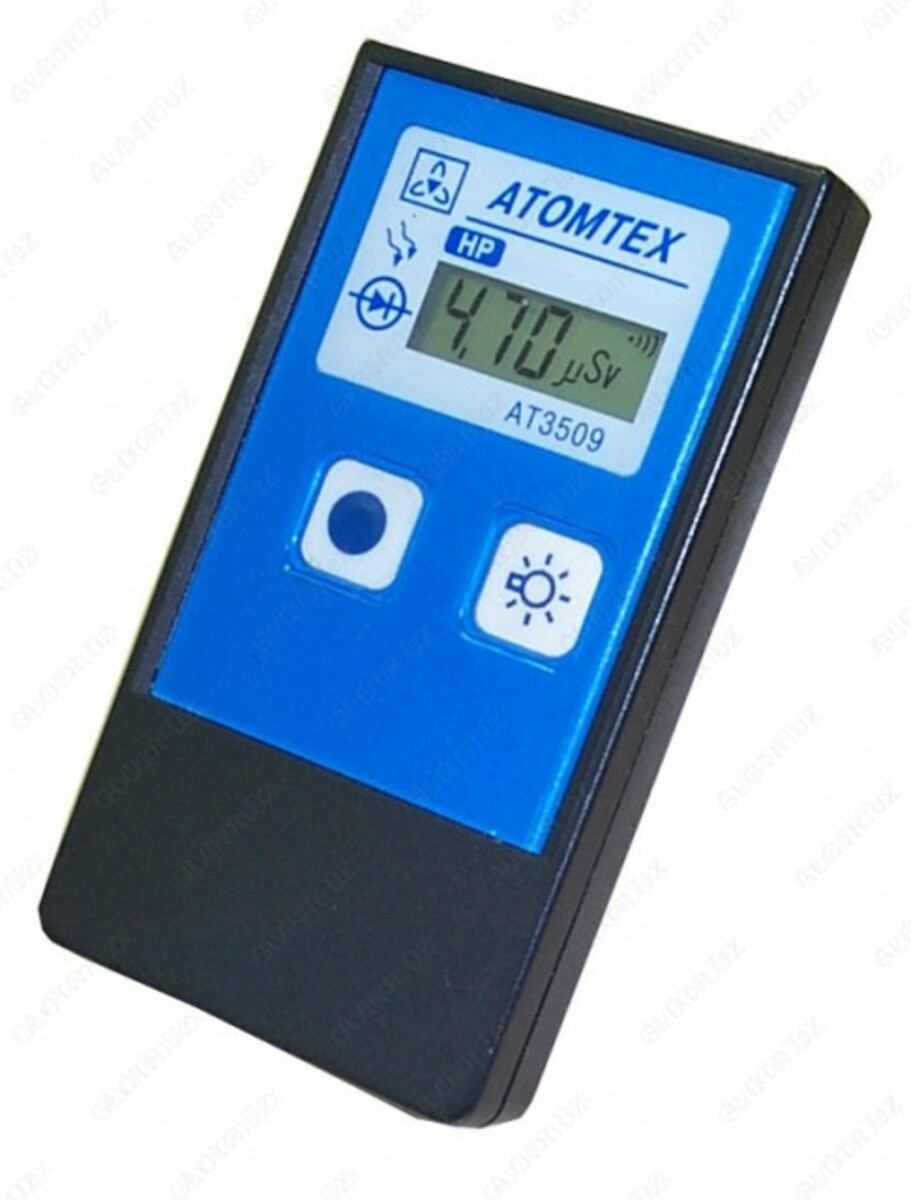

Дозиметр-радиометр ДКС-АТ3509

НАЗНАЧЕНИЕ

Миниатюрные микропроцессорные широкодиапазонные приборы, оптимально сочетающие точность, функциональные возможности, простоту в обращении, надежность и стоимость.

Совместно с устройством считывания (УС), подключаемым к ПЭВМ, программным обеспечением образуют эффективно действующую систему автоматизированного контроля дозовых нагрузок на персанал.

ПРИНЦИП ДЕЙСТВИЯ

Основная функция дозиметров – измерение индивидуального эквивалента дозы Нр(10), Нр(0,07), вспомогательная – измерение мощности дозы Нр(10), Нр(0,07) непрерывного рентгеновского и гамма-излучения.

Приборы обеспечивают измерения в диапазоне 7,5 порядков по мощности дозы, имеют раздельную звуковую и светодиодную сигнализацию.

Управление режимам работы, обработка информации, вывод на ЖК индикатор и самоконтроль выполняются микропроцессорором.

Энергонезависимая память обеспечивает хранение накопленной дозы и истории накопления дозы при отключении питания.

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Радиационно-защитные мероприятия
• Рентгенология
• Радиотерапия
• Ядерная медицина
• Электронная техника (установки ионной имплантации)
• Ускорительная техника
• Ядерные исследования
• Рентгеноструктурный и рентгенофлуоресцентный анализ, электронная микроскопия

ОСОБЕННОСТИ

• Кремниевый планарный детектор
• Отсутствие собственного фона
• Одновременное измерение дозовых нагрузок на внутренние органы Нр(10) и кожные покровы Нр(0,07) – ДКС-АТ3509В и ДКС-АТ3509С в широком диапазоне мощностей доз
• Компенсирующий фильтр и электронная коррекция энергетической зависимости
• Устойчивость к ударам и вибрации, пылевлагозащищенность, устойчивость к электромагнитным воздействиям
• Устойчивость к повторяющимся ударам («микрофонному эффекту»)
• Самоконтроль параметров
• Системное или автономное применение
• Малые габариты и вес
• Калибровка на водном фантоме ISO 30х30х15 см
• Передача данных в ПЭВМ по ИК-каналу через УС

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Диапазон измерения

Индивидуального эвивалента дозы

ДКС-АТ3509, ДКС-АТ3509А  Нр(10)      1 мкЗв – 10 Зв

ДКС-АТ3509В Нр(10), (Нр(0,07)             1 мкЗв – 10 Зв

ДКС-АТ3509С Нр(10), Нр(0,07)              1 мкЗв – 10 Зв

мощности индивидуального

эквивалента дозы

ДКС-АТ3509, ДКС-АТ3509А Нр(10)   0,1 мкЗв/ч – 1 Зв/ч

ДКС-АТ3509В Нр(10), Нр(0,07)     0,1 мкЗв/ч – 1 Зв/ч

ДКС-АТ3509С Нр(10), Нр(0,07)     0,1 мкЗв/ч – 5 Зв/ч

Основная относительная погрешность измерений мощности дозы, при

отсутствии сопутствующего бета-излучения          не более ± 15%

Основная относительная погрешность

измерений мощности дозы

от 0,1 до 1 мкЗв/ч                         не более ±30 %

от 1 мкЗв/ч до 1 Зв/ч                    не более ±15 %

от 1 до 5 Зв/ч (ДКС-АТ3509С)      не более ±(15+0,001Нр)%

                                                        где Нр-мощность дозы, мЗв/ч

Погрешность калибровки по ¹³⁷Cs  ±5 %

Диапазон энергий

ДКС-АТ3509,  ДКС-АТ3509В,С         15 кэВ – 10МэВ

ДКС-АТ3509А       30 кэВ – 10 МэВ

Энергетическая зависимость чувствительности относительно

энергии 662 кэВ

Нр(10) в диапазоне

15 кэВ – 1,5 МэВ       ±25 %

1,5 МэВ – 10 МэВ      ±60 %

Нр(0,07) в диапазоне (ДКС-АТ3509В,С)

15 кэВ-300 кэВ   ±30 %

Пороги сигнализации   1 из 8 независимых порогов по дозе, 1 из 8 независимых порогов по                                                      мощности дозы

Анизотропия в угловом интервале ±60º

для ¹³⁷Cs и ⁶⁰Co    ±20 %

для ²⁴¹Am                ±50 %

Время отклика при измерении мощности дозы (при мощности дозы более 10 мкЗв/ч)   5 с

Радиационная перегрука      до 10 Зв/ч

Питание         комплект батарей из  2-х элементов типа ААА, возможность работы от аккумулятора

Время непрерывной работы         не менее 500 ч

Диапазон рабочих температур      от -10ºС до +40ºС

Относительная влажность воздуха при температуре 35ºС и более низких температурах без конденсации влаги                         до 90 %

Устойчивость к падению                   с высоты до 1,5 м на твердую поверхность

Степень защиты                             IP54

Соединение с ПЭВМ                       USB или RS232

Габаритные размеры и масса        105х58х23 мм, 100 г
